Versión 1.0 Display en Router Linksys - Arduino

Mas proyectos en: http://eduardomarin.es/blog/tag/arduino

Introducción (Documentación actual en http://eduardomarin.es/blog/entry/version-1-0-display-en-router-linksys---arduino)


Bueno, pues empezamos este "tuto" para añadir al router Linksys WRT54GL un display 16x2 de Philips (documentacion) que nos ayudará a visualizar aquellos datos que creamos oportunos.

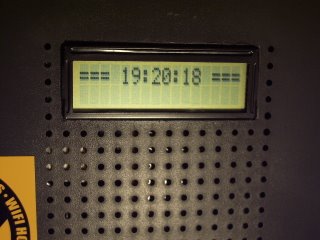

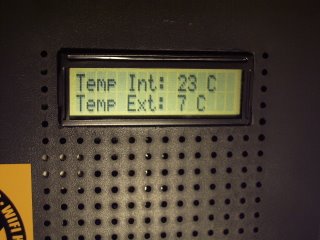

En mi caso, y de momento, puedo visualizar dos temperaturas (interna y externa), la hora GMT, las redes disponibles, y aquellos mensajes que yo edite.

Pero... cómo he realizado todo esto. Comencemos.

Antecedentes

Desde que adquirí el router y comencé a añadirle componentes (puerto serie, lector tarjeta SD, ...), visité muchas páginas, y en una de ellas, más concretamente en los Hacks de Openwrt, ví que añadían un display de un Nokia. Esa opción me alegró bastante y me amplió las miras hacia las posibilidades que ofrecía. El inconveniente es que, ni yo tenía ese tipo de display, ni lo iba a comprar, y además, la instalación se lleva a cabo a través de las señales GPIO, que no me gusta tocar mucho, además que ya las tengo ocupadas con el lector de SD.
Entonces... qué solución podía darle. Pues bien. En primer lugar, llegó a mis manos una impresora multifunción con escaner en donde venía el display que ahora porta el router.
Se trata del modelo de 16 x 2 de philips, en donde hay una muy buena documentación sobre su control en esta dirección.
Muy bien, ya tenemos el display, pero ahora... dónde lo enchufamos?
Aquí entra en juego el proyecto que desarrollan los chicos de Arduino. Como ya he hablado bastantes veces en posts anteriores, éste microcontrolador nos permite manejar una serie de señales digitales y analógicas, y, además, puede realizar una comunicación por puerto serie. Es este el punto fuerte del enlace.
Así pues, volvemos a la simbiosis Arduino - Linksys que me permiten ampliar el sistema linux que porta Linksys.

Componentes

Router Linksys WRT56GL
Microcontrolador Arduino
Placa microperforada PCB
Tira de conectores
Resistencias de 220 ohm
Cable

Manos a la obra

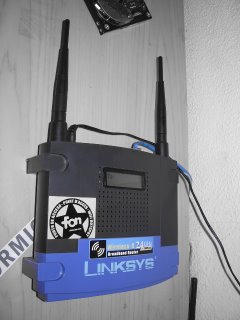

En primer lugar, buscamos un lugar donde colocar el display. En mi caso, lo centré sobre la parte superior del router, justo donde está perforada la tapa para que ventile. Las medidas del display me permitieron centrarlo perfectamente, con lo cual da un aspecto bastante aproximado a "de fábrica", XD.

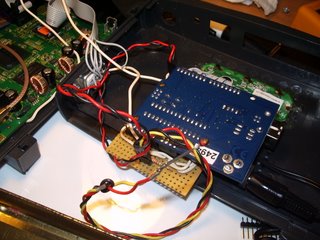

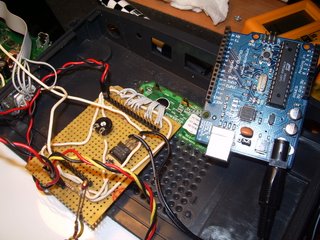

El siguiente paso es realizar la conexión entre las 11 entradas del display a Arduino (vease que puede realizarse el control del display con tan sólo 4 bits sobre datos). Así pues, de las 14 salidas digitales de las que dispone Arduino, tan sólo usamos 11. Dos de ellas están reservadas para el puerto serie.

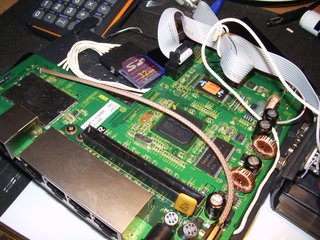

Hay que pensar, además, que Arduino debe ser alimentado de alguna forma. También tenemos que pensar en qué uso le vamos a dar. En mi caso, además de controlar el display, realizará lecturas de diversos sensores, aprovechando las 5 entradas analógicas de las que dispone.
Por lo tanto, el cableado hacia Arduino va a ser algo complejo, y sería conveniente montar una PCB con conectores para facilitar la conexión y desconexión en caso de que se necesite.

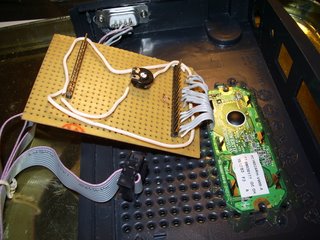

Para ello, se monta una tira de conectores para que encaje perfectamente a Arduino. Esta tira irá soldada a cada una de las entradas al display, convenientemente dirigida, y soldada.
Para graduar el contraste del display hacemos uso de una resistencia variable de 10 k. Para la adquisición de datos para los dos termómetros, realizamos un divisor de voltaje mediante dos resistencias de 220 ohmios. Finalmente, la alimentación de Arduino se lleva a cabo directamente de la alimentación del router. Sin embargo, ésta alimentación devuelve unos 20 - 25 voltios que podrían no sentar muy bien a Arduino, pues éste trabaja en un rango de 5 a 12 voltios. Para ello se usa un regulador de tensión, en mi caso, aprovechado de la impresora que recibí.
Una vez establecida la conexión entre Arduino y el display, tan sólo queda realizar la conexión con el router. Esta conexión se lleva a cabo a través del puerto serie que ya buscamos en un post anterior.
Si todo ha salido bien, ahora quedaría meterse con el soft.

-- Software --

A la hora de crear los scripts y código necesario debemos tener en cuenta los siguientes aspectos.
Por un lado, estamos trabajando con Arduino y con Linksys.
Vamos a comenzar hablando del código que correrá en Arduino.
En posts anteriores hablé de la comunicación que podía llevarse a cabo entre Linksys y Arduino. Pues bien, mantendremos esa comunicación tal cual. Esto es, Linksys tendrá que ser capaz de activar y desactivar las señales suficientes para que arduino responda como si las señales las estuviese originando él. Así, de las 13 salidas digitales (mejor dicho, 11, pues dos de ellas son para comunicación serie), el router Linksys debe poder activarlas, tan sólo indicando las salidas que desea activar. Lo mismo ocurre con la entrada analógica. Así pues, si revisáis el post donde se indica veréis cómo para activar la salida 10 y 8 digitales, tan sólo habia que enviar sobre el puerto serie el comando H10H08, esto es echo H10H08 > /dev/cua/1. Una vez llevada a cabo la configuración de Arduino, y dispuesto para funcionar como un "interfaz" de cara al lcd, podemos comenzar con el código del router.

Por un lado tenemos el script que controla el lcd, y por otro el código que nos hace de lanzador de la "aplicación", es decir, la que recoge la información de la temperatura, de la hora, recoge información sobre la ssid actual, recoge los mensajes a imprimir...

Empecemos por el nivel más bajo, esto es, el control del lcd.

Veamos, en primer lugar, el código de ese controlador

#!/bin/ash

iniciar_lcd()
{
echo L06L07H08H09L10L11L12L13L04L03H05D00020L05D00020 > /dev/cua/1
echo H06L07L08L09L10L11L12L13L04L03H05D00020L05D00020 > /dev/cua/1
echo L06L07L08H09H10H11L12L13L04L03H05D00020L05D00020 > /dev/cua/1
}

desplazar_display()
{
L=1
while test $L -le $1
do
echo L06L07L08H09H10L11L12L13L04L03H05D00020L05D00020 > /dev/cua/1
L=`expr $L + 1`
done
}

posicionar_cursor()
{
COCIENTE=$1
COCIENTE=`expr $COCIENTE - 1`
K=6
if test $1 -ge 1
then
if test $1 -le 80
then
while test $K -le 12
do
MOD=`expr $COCIENTE % 2`
COCIENTE=`expr $COCIENTE / 2`
if test $K -le 9
then
case $MOD in
0) echo L0$K >> auxiliar
;;
1) echo H0$K >> auxiliar
;;
esac
else
case $MOD in
0) echo L$K >> auxiliar
;;
1) echo H$K >> auxiliar
;;
esac
fi
K=`expr $K + 1`
done
echo H13L04L03H05D00020L05D00020 >> auxiliar
SALIDA=`sed 's/\n//g' auxiliar`
SALIDA=`echo $SALIDA | sed 's/ //g'`
rm auxiliar
fi
fi
echo $SALIDA > /dev/cua/1
}

imprimir_caracter()
{
CARACTER=$1
case $CARACTER in
0)echo L06L07L08L09H10H11L12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
1)echo H06L07L08L09H10H11L12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
2)echo L06H07L08L09H10H11L12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
3)echo H06H07L08L09H10H11L12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
4)echo L06L07H08L09H10H11L12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
5)echo H06L07H08L09H10H11L12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
6)echo L06H07H08L09H10H11L12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
7)echo H06H07H08L09H10H11L12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
8)echo L06L07L08H09H10H11L12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
9)echo H06L07L08H09H10H11L12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
:)echo L06H07L08H09H10H11L12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
=)echo H06L07H08H09H10H11L12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
A)echo H06L07L08L09L10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
B)echo L06H07L08L09L10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
C)echo H06H07L08L09L10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
D)echo L06L07H08L09L10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
E)echo H06L07H08L09L10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
F)echo L06H07H08L09L10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
G)echo H06H07H08L09L10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
H)echo L06L07L08H09L10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
I)echo H06L07L08H09L10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
J)echo L06H07L08H09L10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
K)echo H06H07L08H09L10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
L)echo L06L07H08H09L10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
M)echo H06L07H08H09L10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
N)echo L06H07H08H09L10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
O)echo H06H07H08H09L10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
P)echo L06L07L08L09H10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
Q)echo H06L07L08L09H10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
R)echo L06H07L08L09H10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
S)echo H06H07L08L09H10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
T)echo L06L07H08L09H10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
U)echo H06L07H08L09H10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
V)echo L06H07H08L09H10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
W)echo H06H07H08L09H10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
X)echo L06L07L08H09H10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
Y)echo H06L07L08H09H10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
Z)echo L06H07L08H09H10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
Z)echo H06H07L08H09H10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
Z)echo H06H07L08H09H10L11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
a)echo H06L07L08L09L10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
b)echo L06H07L08L09L10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
c)echo H06H07L08L09L10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
d)echo L06L07H08L09L10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
e)echo H06L07H08L09L10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
f)echo L06H07H08L09L10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
g)echo H06H07H08L09L10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
h)echo L06L07L08H09L10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
i)echo H06L07L08H09L10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
j)echo L06H07L08H09L10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
k)echo H06H07L08H09L10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
l)echo L06L07H08H09L10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
m)echo H06L07H08H09L10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
n)echo L06H07H08H09L10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
o)echo H06H07H08H09L10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
p)echo L06L07L08L09H10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
q)echo H06L07L08L09H10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
r)echo L06H07L08L09H10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
s)echo H06H07L08L09H10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
t)echo L06L07H08L09H10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
u)echo H06L07H08L09H10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
v)echo L06H07H08L09H10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
w)echo H06H07H08L09H10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
x)echo L06L07L08H09H10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
y)echo H06L07L08H09H10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
z)echo L06H07L08H09H10H11H12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
�)echo L06H07L08H09H10H11L12H13L04H03H05D00020L05D00020 > /dev/cua/1
;;
_)echo L06L07L08L09L10H11L12L13L04H03H05D00020L05D00020 > /dev/cua/1
;;
esac
}

imprimir_cadena()
{
# Elimino todos los espacios en blanco de la cadena, para que
# no entre en conflicto con los espacios que no se escriben
# y el n�mero de car�cter que lleva en bucle
# Despu�s, si no hay nada que escribir , no hago nada, en caso
# contrario, distingo entre mensajes que entran en display y
# los que no. Los primeros los escribo a dos renglones.
# Los segundos, mediante desplazamiento de display (tipo banner).
# Finalmente, para cada car�cter, llamo a la funci�n imprimir_caracter.


CADENA=`echo $* | sed 's/ //g' | cat`
LONGITUD_CADENA=`echo $CADENA | wc -c`
LONGITUD_CADENA=`expr $LONGITUD_CADENA - 1`
if test $LONGITUD_CADENA -ne 0
then
I=1
while test $I -le $LONGITUD_CADENA
do
if test $I -ge 17
then
if test $LONGITUD_CADENA -le 32
then
if test $I -eq 17
then
posicionar_cursor 41
fi
else
if test $I -eq 41
then
posicionar_cursor 1
else
desplazar_display 1
II=`expr $I + 1`
if test $II -eq $LONGITUD_CADENA
then
desplazar_display 1
fi
fi
fi
fi
CARACTER=`echo $CADENA | cut -c $I`
imprimir_caracter $CARACTER
I=`expr $I + 1`
done
fi
}

imprimir_cadena $*


Pues bien, comenzamos haciendo que el script pueda ser interpretado por ash. A continuación creamos una serie de funciones que nos ayudarán a modularizar la aplicación y a reutilizar el código. En primer luga r, debemos mandar a Arduino la secuencia de bits necesaria para que éste, a su vez, lo envíe al lcd. Si miramos la documentación del lcd vemos cómo se lleva a cabo esa inicialización, dependiendo de si deseamos mostrar el cursor, en modo parpadeo, en formato 16 x 2 o 16 x 1...
La siguiente función nos realiza el desplazamiento del display teniendo en cuenta que sólo puede mostrar 16 de los 40 caracteres disponibles. Vuelvo a instar a que se lea con detenimiento la documentación del display. Ahí veremos cómo el display dispone de una zona de memoria de 40 posiciones por 2 filas. Al poder mostrar tan sólo 16 x 2 de esas 80 posiciones, es útil tener una función que nos permita mover esa pequeña "ventana" sobre toda la zona de memoria. Para ello, lo único que hacemos es pasarle como parámetro el número de desplazamientos (en este caso he optado hacia la derecha, por ser más útil) a la función desplazar_display y realizar mediante un bucle la iteración de desplazamientos individuales mediante la correspondiente serie de bits. No he dicho que el envío de esos bits en alta o baja sólo corresponden a una decisión propia. Todo depende de a qué pines hemos conectado el lcd a Arduino.
Otra función de movimiento en el lcd afecta esta vez al cursor. Imaginemos que tenemos una palabra de 16 letras. En este caso, esa palabra entra exáctamente en la primera fila del lcd, y, por tanto, no va a haber problemas, pero... qué ocurre si la palabra es de 17. En ese caso, no puede escribirse en la posición 18 de la primera fila, pues no aparecería en la "ventana" del lcd. Para ello, tendría que posicionarse en la posición 1 de la 2ª fila. Bien, esto parece bastante sencillo, pero ¿qué ocurre si tenemos en cuenta que el cursor se desplaza de forma secuencial (ya sea escribiendo carácteres o espacios en blanco), y tendrá que recorrer 40-16 posiciones hasta "bajar" a la segunda fila?, pues que a la vista de alguien, queda bastante mal que transcurra un tiempo notable sin que se escriba nada en el lcd. Para ello debe implementarse la función que posiciona automáticamente el cursor en la posición. Para ello se revisa de nuevo la documentación del lcd y se comprueba cómo el lcd dispone de una zona de memoria, correspondiente con cada posición de carácter a escribir, a la que se puede acceder mediante un comando donde se le indica tal posición (jo ke lío). El problema es que, cuando llamamos a la función posicionar_cursor con un entero, por ejemplo, el 42, la función tiene que comprobar, en primer lugar, que se encuentra entre el 1 y el 80, para, después, indicar en los 7 bits de datos, el entero 42. Para ello debe convertirse el 42 a binario, operación que se lleva a cabo en las líneas sucesivas. En ellas, se va insertando temporalmente cada uno de los bits de datos (del 06 al 12 para Arduino) en su formato en alta o baja (H06H07L08 ...). Finalmente se añade a ese archivo los bits en alta y baja correspondientes a la configuración de la señal que se envía, correspondiente al desplazamiento en el lcd (H13L04L03H05D00020L05D00020 >> auxiliar . ¿y... qué significa esas líneas siguientes? (SALIDA=`sed 's/\n//g' auxiliar` SALIDA=`echo $SALIDA | sed 's/ //g'`) Tan sólo eliminan los saltos de línea que hemos ido creando al añadir elementos al archivo auxiliar, además de los espacios en blanco, para que puedan ser interpretados correctamante al hacer echo. Finalmente enviamos los bits a Arduino.

Otro paso importante es la propia escritura de un carácter. Cuando llamemos finalmente a la función lcd mi_nombre_es_edu tenemos que ser capaces de escribir cada uno de esos carácteres. Para ello necesitamos hacer algo tan tedioso como representar el abecedario más básico con el que podemos trabajar asociándolo a su código binario en "pseudoASCII" (ver códigos del lcd) junto a los bits de control para enviarlo por el puerto serie a Arduino. La función consiste en un simple case sobre todo el conjunto de valores.

Finalmente nos queda tratar la cadena tal cual nos la dan a la función principal. Pero, un problema grave es cómo poder escribir espacios en blanco, y tratar además posibles variables a la entrada de la función. Es decir, imaginemos que tenemos la cadena "Tengo 20 monedas". Si pasamos la cadena en cuestión a la función, tenemos ./lcd Tengo 20 monedas entonces estaríamos dando por parámetros a $1 = Tengo, a $2 = 20 y a $3= monedas. Tratarlas por separados cada uno de los parámetros es difícil. Para ello debemos reunir todos los parámetros. Además, necesitamos contar cuantos caracteres tiene la cadena. Para ello eliminamos los posibles espacios en blanco que haya y guardamos la cadena en la variable CADENA (CADENA=`echo $* | sed 's/ //g' | cat`), y después contamos los carácteres que tiene la cadena (eliminando el salto de línea). Finalmente, y tras comprobar que la cadena tiene al menos 1 carácter, vemos cuál sería la mejor representación de la cadena. Esto es, ya vimos qué ocurriría si la cadena tenía 17 caracteres. Tan sólo había que posicionarse en la posicion 1 de la 2ª fila. pero ¿Qué ocurriría si la palabra tuviese (2 x 16) + 1 carácteres? En ese caso, ni aún pasando por la segunda fila entraría la palabra. En este último caso es mejor dejar la palabra en la primera fila y desplazar toda la "ventana" haciendo "banner" a la derecha, siempre y cuando no supere la longitud de (2x40). De esto es, esencialmente, de lo que se encarga la última parte, de comprobar qué representación y qué movimientos debe hacer la función para que quede "más bonito". Por último, se imprime la cadena.

Una vez "creado" el controlador del lcd, nos queda bastante simplificada la representación de información en el lcd. Tan sólo tenemos que aplicar la expresión ./lcd La_cadena_que_quiero_escribir, para que me muestre la información de la forma más conveniente para que entre en el lcd.

Ahora crearemos la aplicación para monitorear la temperatura exterior, interior, la hora y diversos mensajes útiles que nos permiten sacar la funcionalidad al lcd.

Veamos el código:

#!/bin/ash

imprimir_temperatura()
{
/www/arduino/adquisitor $1 &
sleep 1
ps > procesos
cat procesos | grep adquisitor | cut -b 1,2,3,4,5 > proceso
PROCESO=`cat proceso`
kill -9 $PROCESO
VARIABLE=`cat nivel | cut -b 1,2,3,4`
AUX=`expr 870 - $VARIABLE`
TEMPERATURA=`expr $AUX / 5`
if test $1 -eq 0
then
TEMPERATURA=`expr $TEMPERATURA - 7`
else
if test $1 -eq 2
then
TEMPERATURA=`expr $TEMPERATURA + 2`
fi
fi
echo $TEMPERATURA
}

imprimir_temperaturas()
{
TEMPERATURA0=`imprimir_temperatura 0`
TEMPERATURA1=`imprimir_temperatura 2`
/tmp/mmc/Display/iniciar_lcd
/tmp/mmc/Display/lcd Temp._Int:_ $TEMPERATURA0 _C
/tmp/mmc/Display/posicionar 41
/tmp/mmc/Display/lcd Temp._Ext:_ $TEMPERATURA1 _C
}


J=1
while test $J -le 2
do
imprimir_temperaturas
sleep 3
/tmp/mmc/Display/iniciar_lcd
/tmp/mmc/Display/lcd ==_ROUTER_FON_==
sleep 3
imprimir_temperaturas
sleep 3
/tmp/mmc/Display/iniciar_lcd
/tmp/mmc/Display/lcd By_Eduardo_Marin
sleep 3
imprimir_temperaturas
sleep 3
/tmp/mmc/Display/iniciar_lcd
HORA=`date |cut -c 12-19`
/tmp/mmc/Display/lcd  ===_ $HORA _===
sleep 3
#/tmp/mmc/wifi_sd/escaner
done


Habíamos visto en otro post anterior cómo adquirir un valor numérico que nos daba la temperatura de un sensor conectado a una de las entradas analógicas.
Pues bien, en la aplicación descrita mostraremos 2 temperaturas, la hora local, y mensajes escritos en el lcd.
Las primeras líneas, correspondientes a la función imprimir_temperatura llaman al script adquisitor en modo background. Para terminar el proceso, pues hace uso de la función cat sobre la entrada serie, y ésta no muere a no ser que se la mate, se lleva a cabo esa operación. Para ello se caza su id de ejecución haciendo uso de ps para más tarde, matarlo.
Una vez matado, leemos la información que ha volcado la aplicación anterior sobre el archivo nivel. Después se hace una conversión de los 1024 niveles disponibles a la temperatura adecuada (para ello se hace un "calibrado" manual). Esta parte se aplica a las dos temperaturas. La siguiente función, imprimir_temperaturas lleva a cabo la impresión sobre el lcd, mostrando un mensaje de indicación Temp. Int. Cabe destacar cómo se lleva a cabo el posicionamiento del cursor para imprimir la siguiente línea (posicionar), que, aunque no corresponde a la función interna del script lcd, se trata de la misma idea, pues está en otra función llamada así.

Por último, quedaría la parte principal (main) del script. Esta parte se ejecuta indefinidamente, de ahí el while infinito, en el que se imprimen las temperaturas, se muestra mensaje de FON, se vuelven a imprimir temperaturas...

Para que éste script se lance de forma automática hay que insertar un enlace a éste en /etc/init.d/.

Pues bien, ya sé que pueden quedar bastante confusas algunas ideas. Puede que algunos puntos no estén lo suficientemente desarrollados o que, simplemente, haya cosas que no tengan sentido, pero tampoque tenía la necesidad de crear este tutorial si no fuese porque, de no ser así, a mí se me olvidaría todo el proceso (de hecho ya hay cosas que no recuerdo muy bien porqué las hice), y sería una lástima para mí.

De todas formas, espero que le pueda servir a alguno.

Byes byes.




24 octubre 2006

Atemos cabos


Esos cabos los ato, para que no se me vaya muy lejos el blog.

Y esque, hace mucho que no escribo. No tengo mucho tiempo, y cuando lo tengo, la pereza puede más.

Estas líneas me obligarán a escribir más adelante, de forma más detallada, los pasos que he llevado a cabo para dotar al router de pantalla LCD.

Pero, de momento, mostrar tan sólo el resultado.

23 septiembre 2006

Version 1.1 control Linksys - Arduino

Mas proyectos en: http://eduardomarin.es/node/2


GUÍA: CONTROL ARDUINO - LINKSYS WRT45GL




En las siguientes líneas intento exponer con cierto detalle cómo conseguir una comunicación entre el router Linksys WRT45GL y la placa Arduino a través de una conexión sobre puerto serie, todo ello controlado desde un pc con conexión wifi sobre el router Linksys.

INTRODUCCIÓN

El propósito de la conexión entre estos dos dispositivos nos permite, en cierto modo, ampliar los límites tanto de la placa Arduino como del router Linksys. En combinación mútua, sus posiblidades abarcan, desde una relativa ampliación de memoria de Arduino, como una adquisición de datos de forma remota usando como puente el router Linksys. Podemos, así, mover brazos de robot (que portan webcams), hacer lecturas de diferentes tipos de sensores (temperatura, presión, movimiento), etc; todo ello a través de una red de conexión, ya sea local mediante ethernet o wifi, o a través de WLAN.
PARTICULARIZANDO...

Para mostrar la idea atrás esbozada, vamos a realizar el montaje para poder controlar hasta 12 leds, y llevar a cabo una lectura de un NTC (resistencia variable con la temperatura).
Implementaremos una interfaz gráfica, sobre HTML para hacerlo más intuitivo y atractivo.
La conexión con el router se basará en la comunicación sobre el puerto serie. Este aspecto requiere llevar a cabo una modificación física del router, pues no viene con dicho puerto implantado de fábrica, aunque sí su circuitería impresa.


COMPONENTES

Como decíamos, usaremos una placa Arduino, un router Linksys WRT45GL, una termorresistencia (NTC), dos conectores DB-9 (hembra y macho), un conector para cable plano de 10 pines con cable, y una resistencia de 330 ohm.



PROCESO








En primer lugar, instalaremos el puerto serie en el router.
Para ello, debemos abrir el aparato sin romperlo :-P . Desenrroscamos las antenas, ponemos el router boca abajo y empujamos hacia afuera, sobre las dos patas delanteras. En ese momento, el router pierde toda garantía, de lo cual, yo no me hago responsable :-)
Una vez abierto, debemos buscar dos puertos serigrafiados en la placa, fijándonos en el que tiene 10 perforaciones. Ese es el nuestro. Insertamos el conector de cable plano y soldamos con cuidado. En este momento es donde debemos identificar cada uno de los pines, para llevarlos al conector DB-9.









El router, al usar como sistema embebido Linux, en concreto ejecuta como intérprete de órdenes busybox, el cual mantiene las antiguas callout para comunicarse sobre el puerto serie. Más tarde estas salidas fueron sustituidas por las ttyS0 y ttyS1. No es nuestro caso. Así pues, cuando trabajemos con el puerto serie, debemos prestar atención a cua0 y cua1. Pero para ser más precisos, tan sólo nos fijaremos en cua1, pues, por algún motivo que no entiendo, el device cua0 no está operativo (is busy). Volviendo al puerto, debemos fijarnos en los pines 3, 5, 9 y 10, que son, tx, rx, gnd y gnd respectivamente (el puerto 1, 2, 4, y 6 son Vcc, Vcc, tx y rx de cua0, respectivamente).
Finalmente, y una vez hecha la identificación de los tres pines (gnd, tx, rx), soldamos, del cable plano, los tres cables al conector DB-9. La elección de los tres pines en el conector es a gusto de cada cual, pues no podremos usar ese conector para comunicarnos con un dispositivo corriente mediante puerto serie. Para ello deberíamos trabajar la señal para convertirla al estándar 232 (estamos trabajando en ttl).
Para fijar el conector, podemos realizar una apertura en la carcasa y así no tener que trastear demasiado con el router.










El siguiente paso sería comprobar que las conexiones las hemos realizado correctamente. Para ello, podemos hacer uso de Arduino, monitorizando lo que ocurre en el puerto serie. Así pues, conectamos al puerto serie y entramos mediante SSH (usando Putty por ejemplo) y lanzamos, o bien el entorno de desarrollo de Arduino, o bien un terminal para ver comunicación en COMx.

Desde la consola SSH, y una vez logeados en el router, probamos a enviar un cierto mensaje hacia Arduino. Ésto se lleva a cabo de la siguiente manera: la comunicación en Linux a través del puerto serie se lleva a cabo como una escritura en un fichero cualquiera, salvo que, en este caso, se trata del archivo de dispositivo localizado en /dev/cua/1. Así pues, si tecleamos echo Hola Mundo! > /dev/cua/1, el terminal del ordenador nos mostraría el mensaje por pantalla (siempre y cuando se encuentre a 9600 bps).

¿Cuál es el siguiente paso? El siguiente paso se va a dar sobre la programación de Arduino. Para ello debemos, en primer lugar, señalar la estructura de los diferentes módulos que van a componer la comunicación.
Por un lado, un código en Arduino se encargará de recibir datos codificados (made in yo) y generar las diferentes señales.
En el router, shell scripts (cgi) se encargarán de enviar y recibir datos y lanzar páginas HTML al navegador.
Por último, para hacer presentable la información, se crea la página Web que hará de interfaz al usuario.

Así pues, comencemos con el código en Arduino.

CÓDIGO EN ARDUINO


La idea es, básicamente, dejar la programación más compleja al router, que dispone de un sistema operativo empotrado, con más capacidad de memoria, y liberar a Arduino de esa carga, para, tan sólo, responder a códigos básicos que debe traducir, interpretar y generar las diferentes señales.


Así, podemos ver que tenemos 12 puertos digitales (0 y 1 reservadas para RX y TX), y 5 analógicas. Los digitales vamos a tomarlos sólo como salidas. De esta forma, cuando desde el router queramos activar una señal, sería lógico indicar, tanto que vamos a activar, como el número de puerto de que se trate. Con esta regla, podemos determinar que para activar un determinado puerto, debemos escribir echo H03 > /dev/cua/1. Es decir, para referirnos a la activación de un puerto usaremos "Hx", siendo x el número de puerto (3 <= x <= 13). De la misma forma, para desactivar o pasar a un estado Low "Lx". Finalmente, los puertos analógicos sólo serán de lectura, así pues, los nombraremos como "Ax" (0 <= x <= 5). El código debe leer iterativamente del puerto serie en busca de un byte "H", "L" ó "A", y, o bien activar o desactivar el puerto o bien leer el puerto. Todo ello se detalla en el siguiente código:
/* Adquisición de datos y control de salidas para

linksys WRT45GL a través de puerto serie */



//Definimos las variables necesarias

int i,valor,valoraux,digito,pin;

byte dato,decenas,unidades;



void setup(){

for (i=2;i<=13;i++){
pinMode(i,OUTPUT);
}
Serial.begin(9600);
}

void loop(){
//A la hora de codificar cada una de las salidas digitales
//mediante el router, estableceremos como norma, codificar
//el estado HIGH para el pin 2 como: "H02". Y para un estado
//LOW: "L02". Para referirnos a las entradas analógicas,
//lo indicaremos anteponiendo la A:  "A5".
//Dado que la comunicación serie, se lleva a cabo, como la
//propia palabra indica, mediante secuencia de bytes, entonces
//tendremos que llevar un control de los "paquetes" de datos
//para identificar correctamente los 3 bytes de una codificacion
//del estilo "H02"

//Comprobamos si llega señal del router:
if (Serial.available()){
dato=Serial.read();
//En caso de que el primer byte sea una H o una L, nos
//preparamos para decodificar el pin, leyendo, previamente
//el número de dicho pin. Para ello transformamos su nº
//a entero, restando al código ascii, 48
if (dato=='H' || dato=='L'){
//leemos primero las decenas, esperando en bucle hasta
//que se detecte el byte entrante.
while(! Serial.available()){
}
decenas=Serial.read();
//eco de comprobacion serialWrite(decenas);
pin=(decenas-48)*10;
//y después las unidades, para obtener el nº del pin
while(! Serial.available()){
}
unidades=Serial.read();
//eco de comprobacion serialWrite(unidades);
pin=pin+(unidades-48);
if(dato=='H'){
digitalWrite(pin,HIGH);
}
else{
digitalWrite(pin,LOW);
}
}
//En caso de que fuese A, entonces es un
//puerto analógico (por supuesto que todo esto debe
//controlarse desde el router), y necesitamos enviar
//los datos analógicos que pueda haber en dicho pin.
//Para ello codificamos el entero que nos devuelve una
//lectura de los 1024 posibles niveles, enviándolos como
//cadena de 4 dígitos.
if (dato=='A'){
//primero hacemos la lectura del pin en cuestión:
while(! Serial.available()){
}
dato=Serial.read();
//A continuación enviamos los datos byte a byte
//a través del puerto serie hacia el router.
//para ello debemos descomponer las unidades, decenas...
pin=dato-48;
delay(1000);
valor=analogRead(pin);
valoraux = valor;
digito = valoraux/1000;
serialWrite(digito+48);
valoraux = (valoraux - (digito * 1000));
digito = valoraux/100;
serialWrite(digito+48);
valoraux = (valoraux - (digito * 100));
digito = valoraux/10;
serialWrite(digito+48);
valoraux = (valoraux - (digito * 10));
digito = valoraux;
serialWrite(digito+48);
Serial.println();
}
}
}





CÓDIGO EN ROUTER

Cuando una página es accedida en internet, los servidores deben buscar información en sus bases de datos, y devolver las consultas oportunas. Se dice entonces que un código cgi (common gateway interface) está creando una página dinámica. El código cgi o lenguaje cgi puede implementarse mediante perl, javascript, ... En nuestro caso usaremos un shell script basado en comandos Unix.
Cuál será la organizacion? Pues bien, como yo no soy un gurú de Unix, y menos de HTML, me baso en ideas que creo que funcionarán (de hecho, podían funcionar mejor :-P ).
Es importante indicar que el código que se cree como interfaz cgi debe ir localizado en el directorio /www/cgi- bin/, que será, en cierta medida, la parte visible a la red (todo /www, de hecho). En ese directorio, crearemos el archivo shell script principal, el cuál creará la página HTML, y llevará a cabo la consulta de la entrada analógica 5 (del NTC).
Su código:

#!/bin/sh
../arduino/adquisitor &
VARIABLE=`cat nivel | cut -b 1,2,3,4`
AUX=`expr 870 - $VARIABLE`
TEMPERATURA=`expr $AUX / 5`
head -n 149 ../arduino/principal.html
echo "
MONITORIZACIÓN DE SENSOR DE TEMPERATURA:  $TEMPERATURA      º
tail -n 4 ../arduino/principal.html


Donde la segunda línea ejecuta otro shell script que es el que hace la llamada a través del puerto serie y lee los datos de Arduino. Las líneas 3, 4 y 5 hacen una conversión de los 1024 niveles analógicos recibidos de Arduino para "amoldarlos" a una presentación de temperatura en ºC. y finalmente se crea la página, ayudándonos de la impresión de un archivo HTML (principal.html) e inclyuendo, entre medias del archivo (fijarse que se imprime parte de principal.html y luego el final, mediante head y tail), la temperatura consultada. Este código se repite para cada uno de los botones que se crean. Es decir, al igual que existe el shell script principal, existe el H03, L04, H05, L05, ... cada uno activa su p uerto correspondiente, además de cargar la página HTML.

El código del script adquisitor es:

#!/bin
/sh
variable=0
echo A5 > /dev/cua/1
cat < /dev/cua/1 > nivel &
until test $variable -ge 300
do
variable=$(($variable + 1))
done
kill $$


En el cual, la tercera línea hace la consulta, como dijimos, mediante la codificación "A5" a través del puerto /cua/1 y se espera la respuesta, redirigiendo la entrada hacia un archivo auxiliar llamado "nivel". La lectura del puerto serie es un proceso que queda ejecutándose hasta que se mate. Por lo tanto, debemos, en primer lugar mandarlo a bacground (&) y finalmente asesinarlo :-) (kill $$). Un aspecto importante es que debemos esperar un cierto tiempo hasta que Arduino haga una lectura y retorne los datos. Para ello se hace uso de un bucle "tonto" (no se si habrá un comando tipo delay en ash).



Final me nte se g uarda la página web principal.html que es la que hace de presentación al usuario.

Debo destacar que hay muchos aspectos mejorables, pues hay algún problemilla con el control de procesos en bacground, con el código HTML, y con el acceso al router desde internet. Pero para una idea más o menos general, la creación de este montaje, creo que es acertada.
